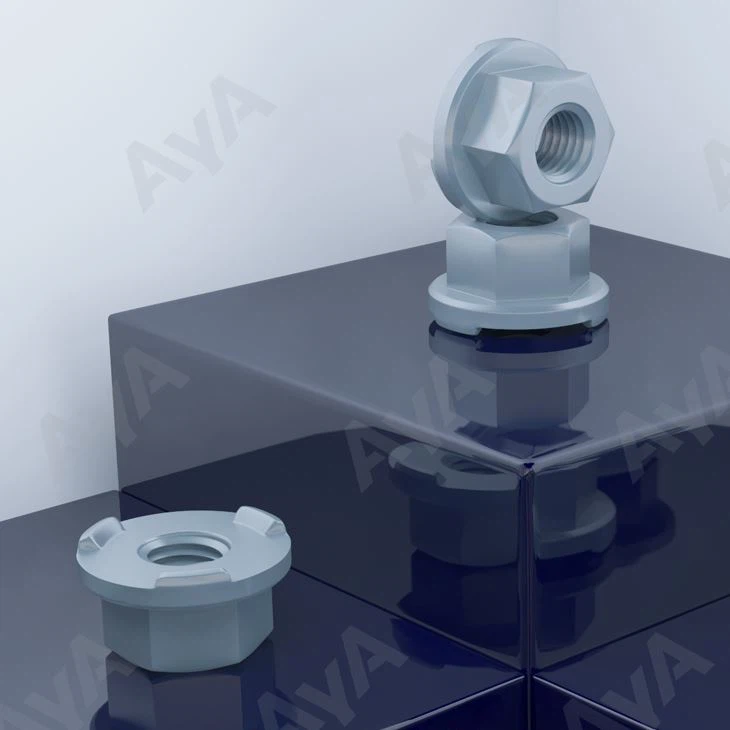

Hex Flange Weld ընկույզ
Ստանդարտ, ISO 21670
Թելերի տեսակը, կոպիտ թեմա / նուրբ թել
Ապրանք, Hex Flange Weld ընկույզ
Նաեւ անվանվեց. Hex weld ընկույզ
Նյութը, ածխածնային պողպատ
Գույքի դաս. Ա
Տրամագիծը `M5, M6, M8, M12, M12, M14, M16
Ավարտել. Պարզ / սեւ օքսիդ / ցինկապատ / հաստ - կինոնկար (zsml) / ցինկի փաթիլ, արծաթ (zfshl) / Hot Dipped ցինկապատ / ֆոսֆինգ / կադմիա էլեկտրամետր / Nicpel plated
Drive Տեսակը, արտաքին hex
MOQ` 1000 կգ
Առաջատար ժամանակը, 30-ից 60 օր
Ապրանքի ներածություն
Aya Fasteners (HeBei) Co., Ltd.- ն Չինաստանում Hex Flange Weld ընկույզի առավել փորձառու արտադրողներից եւ մատակարարներից է: Խնդրում ենք ազատ զգալ գնել բարձրորակ Hex Flance Weld ընկույզը, որը պատրաստված է Չինաստանում մեր գործարանից: Գների խորհրդակցության համար դիմեք մեզ:
Որպես հարմարեցված ամրացման լուծումների գլոբալ մատակարար, AYA- ի ծառայության գործընթացը նույնքան մոտ է հաճախորդներին, ինչպես AYA- ի արտադրանքը: Նկարագրությունից պետք է հետեւել - services- ին, AYA- ն անհապաղ եւ ջանք չի գործադրի հաճախորդներին օգնելու համար լուծել հաճախորդների մտահոգությունը:
Ապրանքի նկարագրությունը
Ստանդարտ | ISO 21670 |
Թեքի տեսակը | Կոպիտ թել / նուրբ թել |
Ապրանք | Hex Flange Weld ընկույզ |
Անվանվել է նաեւ | Hex weld ընկույզ |
Նյութական | Ածխածնի պողպատ |
Գույքի դաս | A |
Տրամագիծ | M5, M6, M8, M10, M12, M14, M16 |
Վերջացնել | Պարզ / սեւ օքսիդ / ցինկապատ կետ / հաստ - կինոնկար (zsml) / ցինկի փաթիլ, արծաթ (zfshl) / տաք ընկղմված ցինկապատ / ֆոսֆինգ / կադմիա էլեկտրամետր / |
Քշեք տեսակը | Արտաքին hex |
Ալիք | 1000 կգ |
Առաջատար ժամանակը | 30-ից 60 օր |
Չափերի աղյուսակ
| Պտուտակային թել | M5 | M6 | M8 | M10 | M12 | M14 | M16 | ||||
| d | |||||||||||
| P | Նետել | Կոպիտ թել | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | ||
| Նուրբ թել -1 | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | ||||
| Նուրբ թել -2 | / | / | / | 1 | 1.25 | / | / | ||||
| b | Առավելագույն=անվանական չափ | 2.2 | 2.7 | 2.7 | 2.95 | 3.2 | 3.45 | 3.7 | |||
| թեփ | 2 | 2.5 | 2.5 | 2.75 | 3 | 3.25 | 3.5 | ||||
| c | մաքս | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.3 | 1.3 | |||
| թեփ | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.1 | 1.1 | ||||
| da | մաքս | 6 | 7 | 9.5 | 11.5 | 14 | 16 | 18 | |||
| dc | Առավելագույն=անվանական չափ | 15.5 | 18.5 | 22.5 | 26.5 | 30.5 | 33.5 | 36.5 | |||
| թեփ | 14.5 | 17.5 | 21.5 | 25.5 | 29.5 | 32.5 | 35.5 | ||||
| e | թեփ | 8.2 | 10.6 | 13.6 | 16.9 | 19.4 | 22.4 | 25 | |||
| f | Անվանական չափը | 1.7 | 2 | 2.5 | 3 | 3 | 4 | 4 | |||
| մաքս | 1.95 | 2.25 | 2.75 | 3.25 | 3.25 | 4.25 | 4.25 | ||||
| թեփ | 1.45 | 1.75 | 2.25 | 2.75 | 2.75 | 3.75 | 3.75 | ||||
| g | Անվանական չափը | 4 | 5 | 6 | 7 | 8 | 8 | 8 | |||
| մաքս | 4.1 | 5.1 | 6.1 | 7.1 | 8.1 | 8.1 | 8.1 | ||||
| թեփ | 3.9 | 4.9 | 5.9 | 6.9 | 7.9 | 7.9 | 7.9 | ||||
| m | մաքս | 5 | 7 | 10 | 13 | 15 | 17 | 19.5 | |||
| թեփ | 4.7 | 6.64 | 9.64 | 12.57 | 14.57 | 16.16 | 18.66 | ||||
| s | Առավելագույն=անվանական չափ (H14) | 8 | 10 | 13 | 16 | 18 | 21 | 24 | |||
| թեփ | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.48 | 23.48 | ||||
| r1 | Անվանական չափը (± 0,1) | 0.6 | 0.6 | 0.8 | 1 | 1 | 1 | 1 | |||
| r2 | Անվանական չափը (± 0,1) | 0.3 | 0.5 | 0.8 | 1 | 1.2 | 1.2 | 1.2 | |||
| 1000 միավորի համար ≈ կգ | 2.9 | 5.7 | 12.2 | 21.8 | 29.4 | 45.8 | 63.1 | ||||
| Ապահովել բեռը (n) | Կոպիտ թել | 14800 | 20900 | 38100 | 60300 | 88500 | 120800 | 164900 | |||
| Նուրբ թել -1 | / | / | 43100 | 67300 | 97800 | 138800 | 185400 | ||||
| Նուրբ թել -2 | / | / | / | 71000 | 102200 | / | / | ||||
Ապրանքի մանրամասները
Ապրանքի առավելությունները
Hex Flange Weld ընկույզի առավելությունները
1. Flange եռակցված ընկույզները եզակի նախագծված ամրացումներ են, որոնք արտադրվում են մեկ այլ մետաղական օբյեկտի զոդում:
2. Ինքնուրույն - տեղակայումը հնարավորություն է տալիս նաեւ զոդման ընկույզի դրական դիրքավորել, զոդման գործողությանը աջակցելու համար:
3: Այս ընկույզի երեք - կետի ուրվագիծը դիրքավորվում է եզրին մի նորաձեւության մեջ, որը թույլ է տալիս ամուր զոդել կապը, առանց ազդրի Mated բաղադրիչի արտաքին մակերեսի վրա:
4. Այս օղակի զոդման ապրանքի ընկույզը կարող է արդյունավետորեն եռակցվել մետաղալարով `ավելի մեծ չափի եռակցման տարածք առաջարկելով, որն ապահովում է հստակ առավելություն` բարակ- ջրաչափի համար:
5. Weld ընկույզը գալիս է բարձր մոմենտի արժեքով, ինչը նշանակում է, որ դրանք կարող են ապահով կերպով օգտագործվել դիմումներում, որոնք պահանջում են դիմակայել մեծ ճնշմանը:
6. Այն հասանելի է չժանգոտվող պողպատից, ածխածնային պողպատից եւ համաձուլվածքով պողպատից `ավելի շատ հագնելու եւ արցունքաբերելու համար:
Որակի ստուգում
Մենք կենտրոնանում ենք որակի վրա եւ ունենք փորձառու QC թիմ `յուրաքանչյուր արտադրության քայլը վերահսկելու համար:
QC փորձառու աշխատակիցները կարող են հաճախորդներին տրամադրել ճշգրիտ որակի ստուգման հաշվետվություններ:
Փաթեթավորման եւ բեռնարկղի բեռնում
Հասուն պահեստավորման եւ լոգիստիկային համակարգերը եւ թվային գործիքները ապրանքների առաքումը բարձր արդյունավետ են դարձնում:
Փաթեթավորումը կարեւոր է արտադրանքի պահպանման, ինչպես նաեւ անվտանգության համար: AYA- ն անընդհատ մշակել է նոր լուծումներ `առաքման գործընթացում արտադրանքը անձեռնմխելի պահելու համար:
Օգտագործման սցենարներ
Ինչու ընտրել Այան:
AYA- ն ամեն տարի բացառիկ ծառայություններ է մատուցում բոլոր աշխարհից, որն ունի բոլոր տեսակի շղթայական սպասարկման լուծման համակարգ, միայն անհրաժեշտ է սեղմել մկնիկը `բացառիկ ամրացման լուծույթ ստանալու եւ դռան ծառայություններ ստանալու համար:
